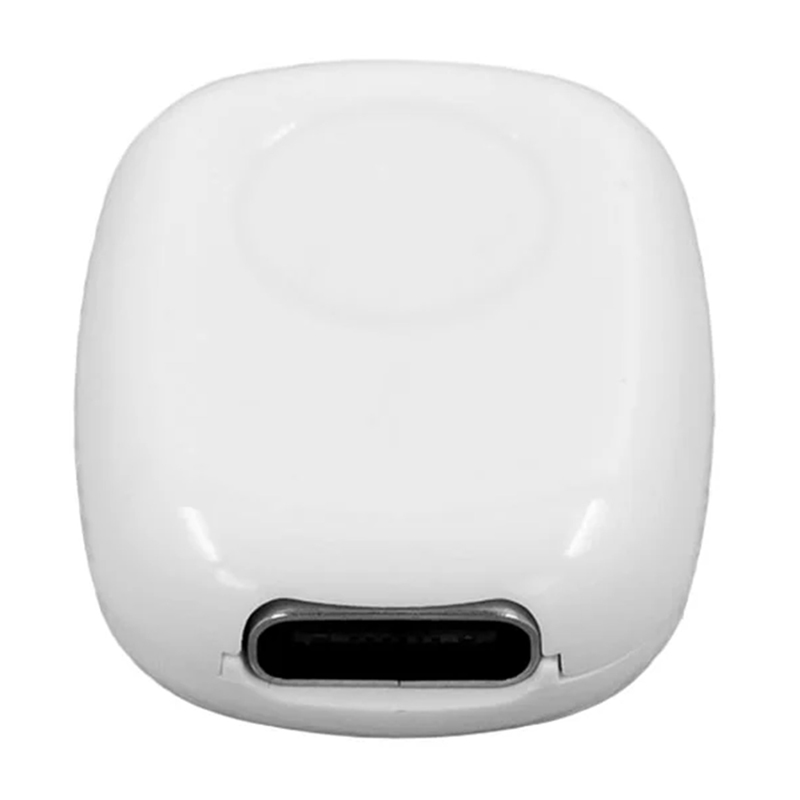

Shelly The Pill Universal WiFi/Bluetooth Andur

Shelly The Pill on kompaktne moodul, mis on loodud töötama sensorite ja automaatikasüsteemidega. Seade võimaldab jälgida temperatuuri, niiskust, pinget ja digitaalseid olekuid ning tänu oma perifeersetele režiimidele töötab see analoog- ja digitaalsensoritega. USB-C jõuallikana töötab see pidevalt nii tehnilistes kui ka kodupaigaldustes. Selle väike suurus ning kahekordne 2.4 GHz WiFi ja Bluetooth BLE 4.2 ühenduvus võimaldavad lihtsat integreerimist isegi ruumides, kus ruumi on piiratud.

Temperatuuri ja niiskuse jälgimine

Seade töötab plug-and-play režiimis populaarsete DS18B20 temperatuuriandurite ning DHT22 temperatuuri ja niiskuse anduritega. See toetab kuni viit DS18B20 sondi samaaegselt, võimaldades jälgida mitut mõõtepunkti samaaegselt. See sobib temperatuuri reguleerimiseks basseinides, akvaariumides, veepaakides ja tehnilistes süsteemides.

Ulatuslikud konfiguratsioonivõimalused

Mudel põhineb ESP32-C3 mikrokontrolleril (8 MB Flash) ja pakub Shelly Gen3 platvormile iseloomulikke omadusi. See võimaldab luua ajakavasid, kasutada veebikonkse, toetada MQTT, krüpteerida suhtlust ja luua oma skripte. Väliste süsteemidega integratsioon on võimalik MQTT, WebSocketi või HTTP kaudu, mis võimaldab seadme lihtsat integreerimist keerukate automatiseerimissüsteemidega.

Erinevad töörežiimid

Shelly The Pill pakub konfigureeritavaid töörežiime digitaalsete sisendite ja väljundite jaoks ning analoogmõõtmist. Sisendid ja väljundid töötavad 3.3 V juures ning digitaalrežiimi saab iseseisvalt määrata sisendiks või väljundiks. Seadmesse integreeritud analoogvoltmeeter mõõdab pingeid vahemikus 0-2.5 V, samas kui väline paisumoodul võimaldab mõõta kuni 30 V DC. See võimaldab seadmel töötada koos ukse-, liikumisandurite, üleujutusandurite ja teiste lihtsate digitaalsete anduritega.

Pikendused ja DC koormuse juhtimine

Funktsionaalsust saab laiendada saadaolevate lisadega. Väline SSR moodul võimaldab madala DC koormusega seadmeid kuni 30 V / 300 mA kahekanalilist juhtimist, nagu LED indikaatorid, väikesed ventilaatorid või solenoidventiilid. 0–30 V analoogmoodul võimaldab jälgida pingeid 3.7 V, 12 V või 24 V akusüsteemides.

Kompaktne disain ja USB-C toiteallikas

26 × 19.95 × 8.5 mm korpus ja vaid 3 g kaal võimaldavad seadet paigaldada peaaegu igale poole. Toide antakse USB-C pordi kaudu 5 V pingega ning energiatarve ei ületa 1 W. See võimaldab The Pillil töötada madalpingesüsteemides ja süsteemides, mis põhinevad USB toiteplokidel.

Komplektis

• Sensor
• USB-C ühenduskaabel

• Tootja: Shelly
• Toote nimi: Pill
• Värv: valge
• Mõõtmed: 26 × 19.95 × 8.5 mm
• Kaal: 3 g
• Korpuse materjal: plast
• Töötemperatuur: -20°C – 40°C
• Niiskus: 30% – 70% RH
• Toide: 5 V DC (USB Type-C pordi kaudu)
• Energiatarve: < 1 W
• Madal lävi: < 0.83 V
• Kõrge lävi: > 2.48 V
• Maksimaalne digitaalne sisendpinge: 3.3 V
• Maksimaalne lülituspinge: 3.3 V
• Maksimaalne lülitusvool: 20 mA
• DC voltmeeter (sisseehitatud): 0–2.5 V
• DC voltmeeter (välise lisandiga): 0–30 V
• Pinge mõõtmise täpsus: ±( 2% + 5 numbrit)
• Toetatud välised andurid: 1 × DHT22 kuni 5 × DS18B20
• WiFi ühenduvus: 802.11 b/g/n 2401–2483 MHz
• Maksimaalne WiFi ülekandevõimsus: < 20 dBm
• WiFi ulatus: kuni 30 m siseruumides ja kuni 50 m õues (olenevalt tingimustest)
• Bluetooth ühenduvus: BLE 4.2 2402–2480 MHz
• Maksimaalne Bluetooth ülekandevõimsus: < 10 dBm
• Tööulatus: kuni 10 m siseruumides ja kuni 30 m õues (olenevalt tingimustest)
• Protsessor: Shelly ESP32-C3 ( ESP-Shelly-C38F )
• Välkmälu: 8 MB
