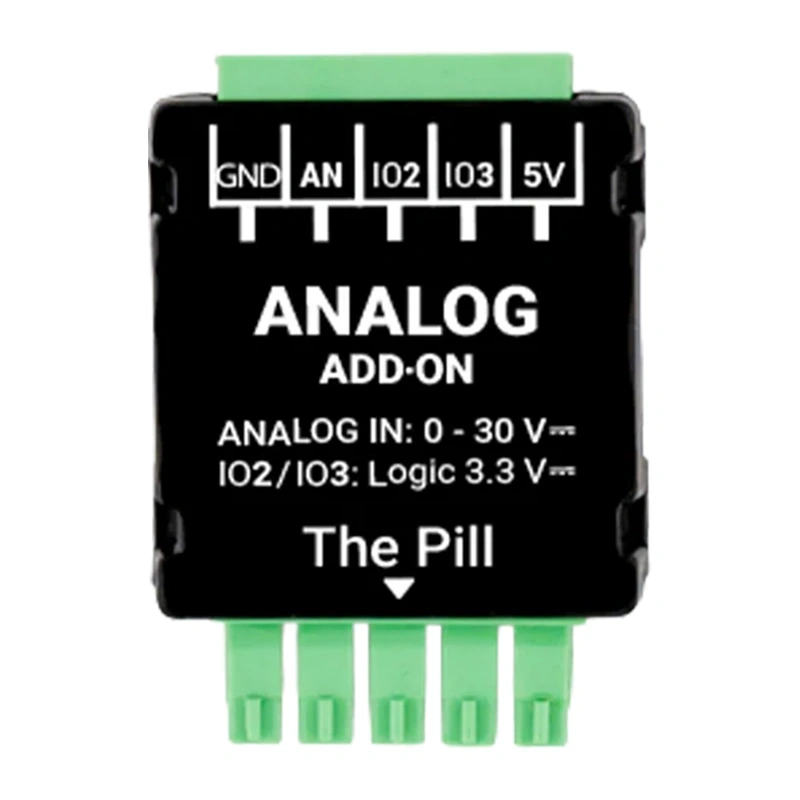

SHELLY 0-30V analoogmoodul – Shelly Pilli lisamoodul

Laienda oma pilli Shelly võimalusi ja saavuta täpne DC pingemõõtmine kuni 30 V. Moodul võimaldab jälgida analoogsensoreid ja toiteallikaid, mis töötavad laiemas pingevahemikus kui The Pilli sisseehitatud voltmeeter seda pakub. See toetab mõõtmisi 0–30 V DC, muutes selle ideaalseks 4.2 V, 12 V ja 24 V akude, toiteallikate ning populaarsete 0–5 V analoogsensorite jälgimiseks. See on praktiline laiendus neile, kes ehitavad automatiseerimise, jälgimise ja mõõtmise süsteeme, mis põhinevad Shelly The Pillil.

Laiem mõõtmisvahemik uutele rakendustele

Selle mooduli abil saab Shelly The Pilli standardmõõtevahemikku laiendada, avades ukse ühilduvusele paljude madalpinge seadmete ja süsteemidega. Lisaseade võimaldab täpseid pingelugemisi akudest, toiteallikatest ja analoogsensoritest, muutes süsteemi seisundi jälgimise lihtsamaks ja parameetrite muutustele kiiremini reageerimise.

Ideaalne analoogsensorite ja akusüsteemide jaoks

See lisaseade töötab hästi nii lihtsates DIY projektides kui ka nõudlikumates tehnilistes paigaldustes. See võimaldab ühendada populaarseid 0–5 V analoogandureid, nagu pinnase niiskuse andurid, valgusandurid või muud andurid, mis genereerivad pingesignaali. See sobib hästi ka akude ja toiteplokkide pinge jälgimiseks, mis töötavad 3.7 V, 4.2 V, 12 V või 24 V, võimaldades reaalajas nende töö jälgimist ja kiiret reageerimist pingelangustele.

Täiendavad sisendid ja väljundid suurema paindlikkuse tagamiseks

Lisaks analoogsisendile on moodulil kaks konfigureeritavat tihvti, IO2 ja IO3, mis töötavad 3.3 V loogikal. Need võivad toimida digitaalsete sisendite või väljunditena, mis laiendab projekti võimalusi, võimaldades täiendavaid juhtelemente või digitaalseid signaale. Saadaval on ka 5 V ja GND terminalid, mida saab kasutada ühendatud sensori või Shelly The Pill seadme toiteks.

Lihtne integreerimine Shelly The Pilliga

Moodul loodi spetsiaalse laiendusena Shelly The Pillile. See ühendub seadmega 5-Terminal lisafunktsiooni kaudu, mis on selle paigaldamiseks vajalik. Selle laiendusega saab The Pill koguda andmeid ühendatud analoogsensoritelt ja pingeallikatelt, võimaldades neid kasutada automatiseerimises, jälgimises ja oma projektides, mis põhinevad Shelly platvormil.

Kompaktne disain madalpinge paigaldustele

Selle väikesed mõõtmed (36.5 × 26.5 × 11.5 mm) ja kaal vaid 8 g muudavad paigaldamise lihtsaks isegi seal, kus ruumi on piiratud. Moodul töötab temperatuuridel vahemikus 0°C kuni 40°C õhuniiskusega 30–70% RH ning seda saab kasutada kuni 2,000 m merepinnast kõrgemal kõrgusel, muutes selle sobivaks paljudeks siseruumides.

Üldteave

• Tootja: Shelly
• Mudel: Analoog 0 - 30V Add-o
• Ühilduvus: Shelly The Pill

Füüsikalised andmed

• Mõõtmed (H × W × D): 36.5 × 26.5 × 11.5 mm
• Kaal: 8 g
• Korpuse värv: Must

Keskkonnatingimused

• Töötemperatuur: 0–40 °C
• Säilitustemperatuur: -20°C – 40°C
• Niiskus: 30% to 70% RH
• Maksimaalne töökõrgus: 2000 m

Andurid ja mõõtmised

• DC pinge mõõtmise vahemik: 0–30 V
• Pinge mõõtmise täpsus: ±( 2% + 5 numbrit)

Sisendi spetsifikatsioonid

• Digitaalse sisendi päästikpinge: Madal ( LOW ): < 0.83 V Kõrge ( HIGH ): > 2.48 V
• Maksimaalne digitaalne sisendpinge: 3.3 V

Väljundspetsifikatsioonid

• Maksimaalne lülituspinge: 3.3 V
• Maksimaalne lülitusvool: 20 mA
