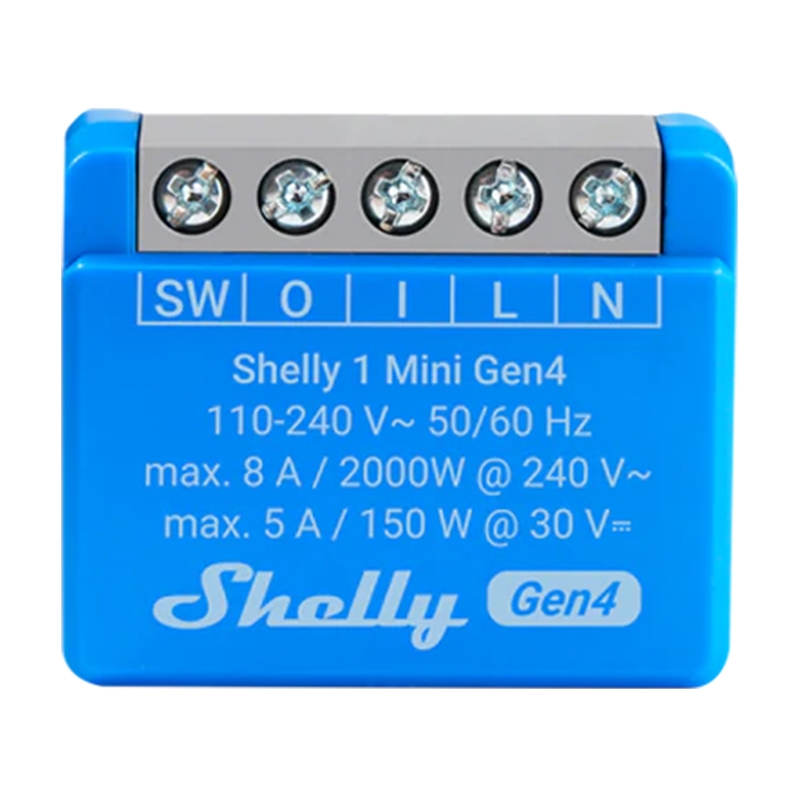

Shelly 1 Mini Gen4 Kontroller Zigbee/Matter

Shelly 1 Mini Gen4 on võimas releekontroller, mis vaatamata oma väikesele suurusele (29 x 34 x 16 mm) toetab mitmeid kommunikatsioonistandardeid, sealhulgas Wi-Fi, Zigbee, Bluetooth ja Matter. Seda saab paigaldada ühenduskarpidesse, pistikupesade taha ja kohtadesse, kus paigaldusruum on piiratud. Tänu potentsiaalivabadele kontaktidele saab seadet kasutada rakendustes, kus on vaja ahelate galvanilist eraldamist, näiteks värava, relee, kella või automaatikasüsteemi juhtimiseks sõltumata nende tööpingest. See toetab ka ajakavasid, stseene, skripte ning integreerub koduautomaatika süsteemidega nagu Google Home, Alexa ja Samsung SmartThings.

Ulatuslik ühenduvus ja Matter protokollide ühilduvus

Shelly 1 Mini Gen4 kontroller pakub suhtlust Wi-Fi (802.11 b/g/n), Zigbee (802.15.4) ja Bluetooth 5.0 kaudu. Seade toimib ka BLE värava ning Wi-Fi ja Zigbee signaalivõimendajana teistele IoT seadmetele. Tänu ühilduvusele Matter protokolliga saab seda integreerida igasse ökosüsteemi, mis standardit toetab, mis suurendab selle mitmekülgsust ja lihtsustab konfiguratsiooni erinevates kodukeskkondades.

Potentsiaalivabad kontaktid ja töö erinevate pingetega

Shelly 1 Mini Gen4 eeliseks on see, et suudab juhtida nii madalpinge (30 VDC) kui ka võrgutoitega (kuni 240 V AC) seadmeid. Tänu potentsiaalivabale kontaktile (kuivkontaktile) saab seda kasutada ka olukordades, kus on vaja isoleeritud releed, näiteks väravate, kellade või valgustuse juhtimisel.

Täiustatud ajastamine ja stseenifunktsioonid

Shelly 1 Mini Gen mudel võimaldab määrata kuni 20 ajakava, nii et saad seadmeid automaatselt sisse või välja lülituda kindlatel aegadel valitud nädalapäevadel. Lisaks toetab see stseenide loomist, st tegevuste komplekti, mis käivituvad samaaegselt või järjestikku sündmusele reageerides, näiteks mitme seadme sisselülitamine, kui tuvastatakse liikumist. Ajakavad ja stseenid seadistatakse Shelly Smart Control rakenduse abil, mis on mobiilseadmetele ja arvutitele tasuta kättesaadav.

Integratsioonid ja täielik kohalik või kaugjuhtimine

Seadet saab integreerida mitte ainult suuremate häälassistendi tootjate süsteemidega, vaid ka kohalike süsteemidega HTTP/HTTPS, MQTT, WebHooksi või KNX net/IP API-de kaudu. Shelly 1 Mini Gen4 töötab nii lokaalselt (ilma pilveühenduseta) kui ka interneti kaudu, võimaldades täielikku kontrolli sõltumata kasutaja asukohast. Sisseehitatud veebiliides võimaldab otseseadistamist brauserist.

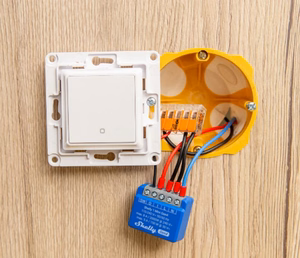

Kõrge paigalduspaindlikkus

Kontrolleri korpus on plastikust ja võimaldab paigaldada paigalduskastidesse. Vaatamata kompaktsele suurusele sisaldab seade arenenud ESP-Shelly-C68F mikrokontrollerit, millel on 8 MB flash-mälu, võimaldades hallata skriptimist ja reaalajas funktsioone.

Üldteave

• Tootja: Shelly
• Mudel: 1MiniGen4

Füüsikalised parameetrid

• Mõõtmed: 29 x 34 x 16 ±0.5 mm / 1.34 x 1.11 x 0.63 ±0.02 tolli
• Kaal: 19 ±1 g / 0.65 ±0.04 oz
• Kruviklemmide maksimaalne pingutusmoment: 0.4 Nm / 3.5 lbin
• Kaabli ristlõige: 0.2–2.5 mm² / 24–14 AWG (täistraat, mitmekihiline traat, puksid)
• Traadi eemaldamise pikkus: 6–7 mm / 0.24–0.28 sisse.
• Kinnitus: Seinakast
• Korpuse materjal: Plast
• Korpuse värv: Sinine
• Pistiku värv: Hall

Keskkonnatingimused

• Töötemperatuur: -20°C – 40°C / -5°F – 105°F
• Tööniiskus: 30% to 70% RH
• Maksimaalne kõrgus.: 2000 m / 6562 jalga

Elektrilised parameetrid

• Toide: 110 - 240 V AC
• Teatevahetus: Potentsiaalivaba, NO kontakt, 1-pole, μ kontakt
• Energiatarve: < 1.2 W
• Väline kaitse: Lülitumisomadus B või C, maksimaalne vool. 10 A, purunemisvõime miinimum. 6 kA, energiapiiramise klass 3

Väljundahela parameetrid

• Maksimaalne lülituspinge: 240 V AC / 30 VDC
• Maksimaalne lülitusvool: 8 A / 240 V AC, 5 A / 30 VDC
• Maksimaalne väljundvõimsus: 2000 W / 240 V AC, 150 W / 30 VDC
• Ülepinge kaitse: Puudub
• Praegune kaitse: Puudub
• Ülevõimsuse kaitse: Puudub

Andurid ja mõõtmised

• Sisemine temperatuuriandur: Jah

Wi-Fi

• Protokoll: 802.11 b/g/n/ax
• RF bänd: 2412 - 2472 MHz
• RF võimsus: < 20 dBm
• Tööulatus: Kuni 30 m siseruumides / 50 m õues (sõltuvalt kohalikest tingimustest)

Bluetooth

• Protokoll: 5.0
• RF bänd: 2402 - 2480 MHz
• RF võimsus: < 4 dBm
• Tööulatus: Kuni 10 m siseruumides / 30 m õues (sõltuvalt kohalikest tingimustest)

Zigbee

• Protokoll: 802.15.4
• RF ribalaius: 2400–2483.5 MHz
• RF võimsus: < 20 dBm
• Tööulatus: Kuni 100 m siseruumides / 300 m õues (sõltuvalt kohalikest tingimustest)

Mikroprotsessoriüksus

• CPU: ESP-Shelly-C68F
• Välkmälu: 8 MB

Püsivara funktsioonid

• Graafikud: 20
• WebhookS (URL jagab): 20 5 URL-iga veebikonksu kohta
• Skriptid: Jah
• MQTT: Jah
