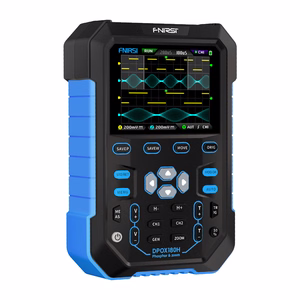

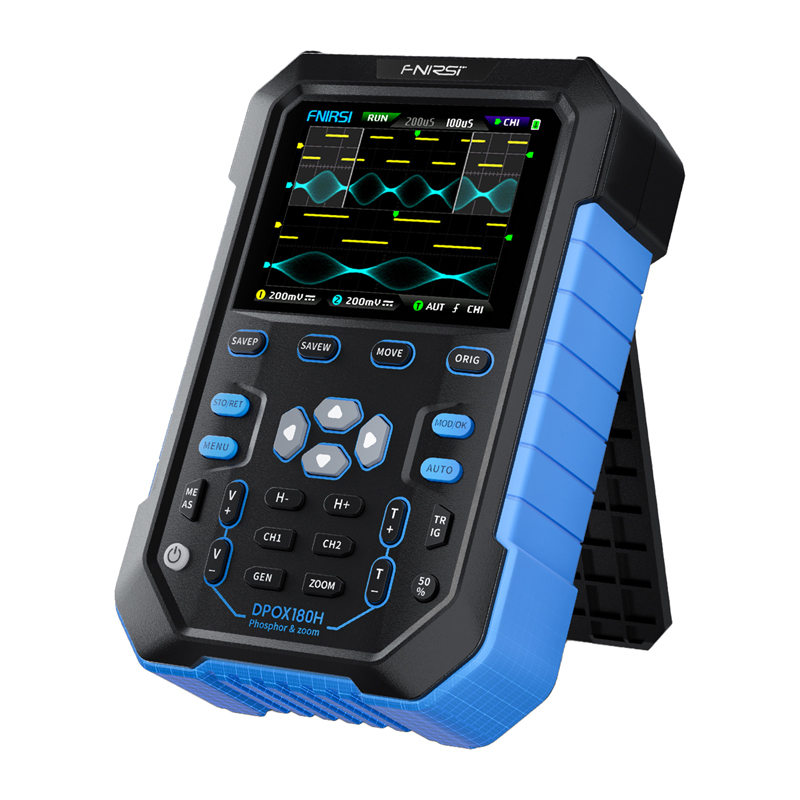

FNIRSI DPOX180H 2-in-1 käeshoitav digitaalne fosforostsilloskoop

FNIRSI DPOX180H on käeshoitav digitaalne fosforoskilloskoop (DPO), mis ühendab 180 MHz kahekanalilise ostsilloskoobi, 20 MHz DDS funktsioonigeneraatori ja täiustatud signaalianalüüsi funktsioonid. See on loodud kompaktse ja mobiilse tööriistana teenindus-, töökoja- ja laboritöödeks, pakkudes kõrget funktsionaalsust ühes seadmes.

180 MHz ribalaius ja 500 MSPS – mõõtmise täpsus

Ostsilloskoop pakub 180 MHz ( -3 dB ) analoogribalaiust ja reaalajas proovivõttu kuni 500 MSPS ( 250 MSPS kahekanalilises töös). See võimaldab täpset kiirete servade, impulsside ja kõrgsageduslike signaalide taasesitamist, mis on tänapäevaste elektroonikasüsteemide diagnoosimisel ülioluline.

Digitaalne fosfortehnoloogia – rohkem infot lainekujul

Digitaalne fosfortehnoloogia kasutab heledust, skaalat ja värvitemperatuuri, et visualiseerida signaali sagedust. See teeb lihtsaks märgata värinat, müra, ebastabiilsust ja haruldasi sündmusi, mis klassikalistes ostsilloskoopides võivad jääda nähtamatuks.

50,000 WFMS/s – pole surnud aega

Kõrge värskendussagedus 50,000 lainekuju sekundis vähendab oluliselt salvestamise surnud aega. See võimaldab tõhusalt tabada lühiajalisi häireid ja signaalianomaaliaid, mis on eriti oluline lülitustoiteallikate ja digitaalsete busside analüüsimisel.

Riistvaralise ribalaiuse piirang 20 MHz ja stabiilne päästik

Sisseehitatud lülitatav 20 MHz riistvaraline ribaläbifiltr vähendab tõhusalt müra ja kõrgetasemelist harmoonikat. Kombineerituna ulatusliku päästikusüsteemiga (Auto/Normal/Single, tõusev ja langev serv) ning adaptiivse trigger-stabiliseerimisega tagab see selge ja stabiilse signaalipildi.

FFT ja X-Y režiim – sageduse ja seoste analüüs

FFT funktsioon pakub kiiret ja kvalitatiivset eelvaadet testitava signaali sagedusspektrile. Lisaks võimaldab X-Y režiim digitaalse fosforiga analüüsida amplituudi ja faasisuhteid kahe kanali vahel, näiteks Lissajous'i figuuride kujul.

Aja suumimise ja kerimise režiim

Ostsilloskoop pakub ZOOM ajabaasi vahemikus 2 ×–1000 ×, võimaldades täpset analüüsi valitud lainekuju segmente. Kerimisrežiim võimaldab aeglaselt muutuvate signaalide pidevat jälgimist reaalajas.

20 MHz DDS generaatori ja lõikamisfunktsiooni

Sisseehitatud 20 MHz DDS funktsioonigeneraator toetab 14 lainekuju tüüpe, sageduse reguleerimine toimub 1 Hz sammuga. Unikaalne lõikamise väljundfunktsioon võimaldab lõigata mõõdetud lainekuju fragmendi ja kasutada seda generaatori väljundsignaalina, võimaldades salvestada kuni 500 kohandatud signaali.

Andmete salvestamine, vaatamine ja eksport

Sisemine 120 Mbit mälu suudab salvestada kuni 250 lainekuju ja 90 ekraanipilte ( BMP ). Andmeid saab vaadata otse seadmes või eksportida arvutisse USB kaudu ning püsivara on lihtne uuendada.

Liikuvus, ohutus ja kasutusmugavus

2.8" (320×240) värviline IPS ekraan tagab hea loetavuse igas tingimustes. Seade on varustatud ühe nupu automaatse konfiguratsiooniga, kursori mõõtmistega, sisendkaitsega kuni 400 V ja 3000 mAh liitiumioonaku (kuni ligikaudu). 4 tööaega), ning kiire 5 V / 2 A laadimine. FNIRSI DPOX180H on mitmekülgne ja ohutu tööriist elektroonikainseneridele, hooldustehnikutele, tudengitele ja nõudlikele harrastajatele.

• Tootja: FNIRSI
• Mudel: DPOX180H
• Seadme tüüp: Käeshoitav digitaalne fosfor-ostsilloskoop (DPO)
• Kanalite arv: 2
• Analoogribalaius: 180 MHz ( -3 dB )
• Proovivõtusagedus: 500 MSPS (1 kanal) / 250 MSPS (2 kanalit)
• Värskendussagedus: 50,000 lainekujud/d
• Ekraanitehnoloogia: Digitaalne fosforostilloskoop (DPO)
• Spektrianalüüs: FFT (Kiire Fourier' teisendus)
• Töörežiimid: Auto / Normal / Üksik
• Käivitamine: Tõusev serv / langev serv
• Riistvara ribalaiuse piirang: 20 MHz (lülitatav)
• X-Y režiim: Jah (digitaalse fosforiga)
• Ajapõhi suumi: 2 × – 1000 ×
• Kerimisrežiim: Jah (rulli/keri)
• Signaaligeneraator: DDS (Otsene digitaalne süntees)
• Generaatori maksimaalne sagedus: 20 MHz
• Generaatori lainekuju tüübid: 14 (sine, ruut, kolmnurk, saag, impulss, mitmetooniline ja teised)
• Generaatori sageduse reguleerimise resolutsioon: 1 Hz
• Lõikamise funktsioon: Jah (lainekuju fragmentide lõikamine)
• Kohandatud signaalide arv: Kuni 500
• Sisemine mälu: 120 Mbit
• Lainekuju salvestamine: Kuni 250 grupid
• Ekraanipildi salvestus: Kuni 90 faili (BMP)
• Andmete eksport: USB
• Püsivara uuendus: Jah (USB kaudu)
• Ekraan: IPS LCD
• Ekraani diagonaal: 2.8 tolli
• Ekraani resolutsioon: 320 × 240 px
• Automaatsed mõõtmised: Jah (ühe nupuga AUTO)
• Käsitsi mõõtmised: Kursorid
• Sisendi kaitse: Kuni 400 V (ülepinge kaitse)
• Toide: Liitium-ioonaku
• Aku mahutavus: 3000 mAh
• Aku tööaeg: Kuni umbkaudu. 4 tundi
• Laadimine: 5 V / 2 A (kiire laadimine)
• Automaatne väljalülitus: Jah (programmeeritav, 5 min – 2 h)
