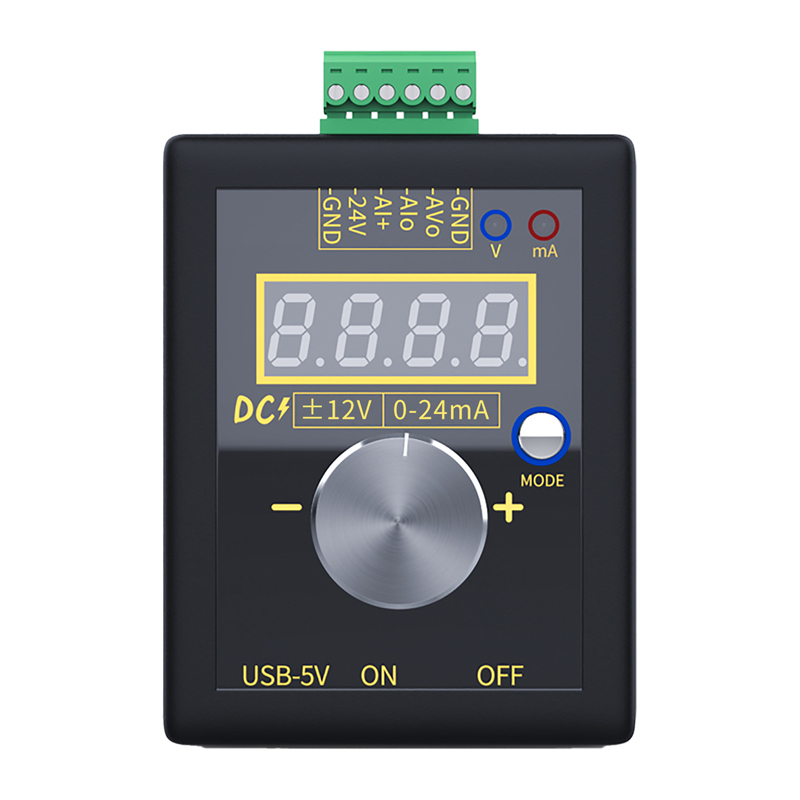

Multifunktsionaalne signaaligeneraator FNIRSI SG-002

FNIRSI SG-002 on täielikult professionaalne multifunktsionaalne pinge- ja voolusignaali generaator, mis on loodud automatiseerimissüsteemide testimiseks, diagnostikaks ja kasutuselevõtuks. See toetab ±12 V ja 0–24 mA signaale, töötab nii aktiivses kui passiivses režiimis, töötab 2-, 3- ja 4-wire paigaldustega ning pakub pärast kalibreerimist suurt täpsust (kuni 0.05 V / 0.05 mA). Oma kompaktsete mõõtmetega 89 × 69 × 28 mm on FNIRSI SG-002 tõeliselt mobiilne signaaliallikas. See on tööriist, mis asendab tõhusalt mitmeid seadmeid ja annab sulle täieliku kontrolli signaali üle igas olukorras.

Täielik ühilduvus automatiseerimise ja PLC

Generaator on projekteeritud tõeliste tööstuslike rajatiste jaoks. See töötab sujuvalt PLC-de, inverterite, proportsionaalsete ventiilide, transduktorite ja juhtimissüsteemidega. Nii aktiivsete kui passiivsete väljundite tugi võimaldab testida praktiliselt igat tüüpi analoogsisendit – ilma komplikatsioonide, lisatakistite või väliste toiteallikateta.

Universaalsed pingevahemikud – täpselt see, mida vajad

FNIRSI SG-002 pakub laia valikut pingerežiime: ±12 V, ±5 V, 0–10 V, 2–10 V, 0–5 V, 1–5 V, 0–3.3 V, 0–2.5 V, 0–1 V ja – 10–0 V. See tähendab, et üks seade on piisav nii klassikaliste tööstusseadmete kui ka kaasaegsete elektroonika või madalpinge juhtimissüsteemide testimiseks.

Täpne voolugeneratsioon kuni 24 mA

Praegune väljund katab 0–24 mA ulatuse ja toetab populaarseid 0–20 mA ja 4–20 mA standardeid. Kõrge stabiilsus ja täpsus pärast kalibreerimist teevad generaatorist ideaalse sensori simulatsiooniks, analoogsisendi kalibreerimiseks ja mõõteahela kontrollimiseks – isegi koormustega kuni 500 Ω.

Jämedad ja peenhäälestused – täielik kontroll detailide üle

Pöördkooder võimaldab töötada jämedates ja peenhäälestusrežiimides. See võimaldab sul kiiresti määrata ligikaudse väärtuse ja seejärel seda kõrge täpsusega täpsusega täpsustada. Üks nupu keeramine tekitab 30 impulssi, mis tähendab väga sujuvat ja etteaimatavat reguleerimist – ideaalne nii kiireteks testideks kui ka täpseks kalibreerimiseks.

Selge ekraan ja paindlikud esitlusrežiimid

4-digit LED ekraan pakub 8 heleduse reguleerimise tasemeid ja erinevaid andmete esitamise režiime: tegelik väärtus, protsent ja erirežiimid. See muudab parameetrite lugemise kiireks ja ühemõtteliseks, sõltumata valgustingimustest ja töö olemusest.

Seadistused, mälu ja kiired alguspunktid

Generaator võimaldab salvestada seatud pinge või voolu väärtused, mis taastuvad automaatselt pärast taaskäivitust. Lisaks on saadaval kiirkäivituse funktsioon, mis võimaldab salvestada mitu eelmääratud signaalitaset. See säästab palju aega järjestikuse testimise ja korduvate hooldusprotseduuride ajal.

Kolm toiteallika meetodit – valmis töötama igal pool

FNIRSI SG-002 saab toita välisest 15–30 V DC allikast (nt 24 V PLC paigaldist), mikro USB 5 V kaudu või sisseehitatud 1100 mAh / 3.7 V liitiumakust. Seade saab töötada ka laadimise ajal, mis annab sulle täieliku iseseisvuse välitingimustes ja juhtimiskappides.

Ohutu ühendus ja loogiline terminali struktuur

Eemaldatavad klemmribad võimaldavad kiiret ja turvalist pinge- ja voolusignaalide ühendamist. Läbimõeldud terminalipaigutus võimaldab õiget ühendust nii aktiivsetes kui passiivsetes režiimides ning vähendab vigade riski tööstuslikes rajatistes töötamisel.

Komplektis:

• FNIRSI SG-002 signaaligeneraator
• Eemaldatav klemmribad
• USB kaabel (mikro USB)
• Kasutusjuhend

• Tootja: FNIRSI
• Mudel: SG-002
• Seadme tüüp: Multifunktsionaalne pinge- ja voolusignaali generaator
• Pinge väljundvahemik: ±12 V (mitmerežiimiline)
• Saadaval olevad pingerežiimid: ±12 V, ±5 V, 0–10 V, 2–10 V, 0–5 V, 1–5 V, 0–3.3 V, 0–2.5 V, 0–1 V, – 10–0 V
• Praegune väljundvahemik: 0–24 mA
• Praegused standardid: 0–20 mA, 4–20 mA, 0–24 mA
• Pinge täpsus pärast kalibreerimist: ±0.05 V
• Voolu täpsus pärast kalibreerimist: ±0.05 mA
• Maksimaalne koormustakistus (vool): ≤ 500 Ω
• Voolu väljundtüüp: Aktiivne ja passiivne
• Toetatud juhtmestiku konfiguratsioonid: 2-, 3-, ja 4-wire
• Väärtuse korrigeerimine: Kare ja peen (pöörlev kodeerija)
• Reguleerimise resolutsioon: Jäme reguleerimine: 0.1–5 V / mA Peen reguleerimine: 0.01–0.5 V / mA
• Kodeerija: 30 impulssi pöörde kohta
• Ekraan: 4-digit kõrge heledusega LED
• Ekraani heleduse reguleerimine: 8 tasemed
• Kuvamisrežiimid: Tegelik väärtus, protsent, erirežiimid
• Mälu seaded: Jah (automaatne taastamine pärast taaskäivitust)
• Kiired alguspunktid: Jah, programmeeritav
• Väline toiteallikas: DC 15–30 V
• USB toiteallikas: mikro USB 5 V
• Aku toiteallikas: Sisseehitatud 3.7 V / 1100 mAh liitiumaku
• Töö laadimise ajal: Jah
• Signaaliühendused: Eemaldatavad klemmribad
• Mõõtmed: 89 × 69 × 28 mm
• Kasutusala: Tööstusautomaatika, PLC, teenindus, kalibreerimine, laborid, haridus
