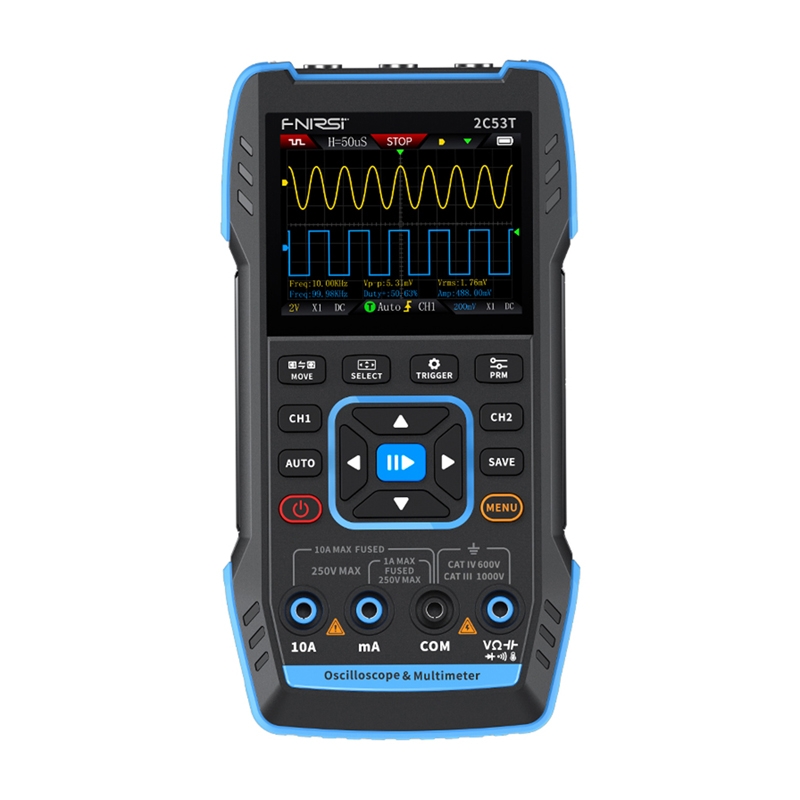

FNIRSI 2C53T 3-in-1 kaasaskantav ostsilloskoop multimeeter signaaligeneraator

FNIRSI 2C53T ühendab 2×50 MHz / 250 MSa/s ostsilloskoobi funktsioonid 8-bit ADC ja 16 k-punkti mälupuhvriga iga kanali kohta (pre-/post-trigger), multimeetri kuni 19999 ning 50 kHz signaaligeneraatoriga. Sisendtakistus on 1 MΩ ∥ 15 pF AC/DC/GND lülitusega. Vastupidav ABS korpus silikoonkattega, 2.8-inch 320×240 px ekraan ja 3000 mAh aku (kuni 4 töötundi) tagavad liikuvuse ja pideva mõõtmise ka keerulistes tingimustes. Seade on CAT II 300 V sertifitseeritud, varustatud kahe keraamilise kaitsmega ja ülepinge kaitseahelaga. Lainekuju salvestamise ja püsivara uuendustega on sul alati kontroll oma tulemuste üle ja ligipääs uusimatele funktsioonidele.

Värviline ekraan ja multimeeter

2.8" ekraan resolutsiooniga 320×240 px esitab täisvärvilisi lainekujusid koos "lõpmatu järelhelenduse" funktsiooniga (säilitades signaalijälje ekraanil ka pärast selle kadumist), hoides lainejälje ekraanil. Y–T, rull- ja X–Y režiimid (nn Lissajous'i figuurid signaalide faasierinevuste analüüsimiseks) hõlbustavad faasisuhete jälgimist ning kõrge heledus tagab loetavuse kõigis tingimustes. Sisseehitatud multimeeter, mille lahutusvõime on kuni 19999, võimaldab mõõta DC/AC, madalaid ja kõrgeid voolusid, takistust, mahtuvust, dioode, temperatuuri ja pidevust (buzzer). Nutikad kaitsed kaitsevad kasutajat ja seadmeid ülekoormuse eest.

Arenenud riistvaraarhitektuur

Professionaalne kombinatsioon ARM + FPGA + kõrge jõudlusega ADC, mida kasutatakse lauaarvuti ostsilloskoopides, tagab kiire käivitamise ja täpse signaali esituse. Päästikusüsteem pakub Edge (tõusev/langus), Pulse Width, Video ja Slope režiime kuni 50% eel- ja 50% järeltriggeriga, nii et isegi kõige lühemad anomaaliad jäädvustatakse ilma detaile kaotamata.

Signaaligeneraator

Sisseehitatud funktsionaalgeneraator pakub pinget kuni ±400 V ja sagedust kuni 50 kHz, samuti 13 lainekujusid (siinus, ruut, kolmnurk, saag, ramp, impulss, müra jne) reguleeritava nihkega (signaali nihe nulli suhtes) ja amplituudiga 10 mV/div sammudes, võimaldades testida filtreid, võimendeid ja analoogskeeme ilma lisaseadmeteta.

Automaatne mõõtmise seadistus

AUTO funktsioon reguleerib ulatust ja käivitamist ühe nupuga, võimaldades kohest lainekuju vaatamist ilma ajamahuka seadistamiseta. Täiendavate Single ja Normal režiimide tugi töötab kiirete välimõõtmistega. Üks klõps on kõik, et salvestada lainekuju ekraanipilt ostsilloskoobi mällu või otse arvutisse USB kaudu. See võimaldab tulemuste arhiveerimist ja edasist analüüsi igas keskkonnas.

Isoleeritud mõõtekanalid

Kaks täiesti sõltumatut sisendit, CH1 ja CH2, ribalaiusega 50 MHz, kõrvaldavad vastastikused häired ja suurendavad mõõtmise täpsust. Proovivõtt 250 MSa/s juures taastab PWM impulsid ja toiteallika lainetuse maksimaalse täpsusega.

Vastupidav disain

Silikooniga kaetud ABS (akrüülonitriil-butadieenstüreen – kõrge tugevusega plast) korpus tagab vastupidavuse kukkumistele ja amortisatsioonidele ning kullatud PCB (trükkplaadi) rööpad on korrosioonikindlad. 3000 mAh aku tagab kuni 3 töötunni. Kokkupandav statiiv võimaldab seadet paigutada suvalisse nurka, samas kui ergonoomilised nupud ja USB-C port tagavad mugava kasutamise ja laadimise.

Komplektis:

• FNIRSI 2C53T 3-in-1 kaasaskantav ostsilloskoop
• 10 × mõõteproovid (1 PC)
• Sond alligaatori klambritega
• Multimeetri juhtmed
• Laadimiskaabel
• Kandekott
• Kasutusjuhend

Toote parameetrid

• Ekraan: 2.8-inch HD värviline ekraan
• Eraldusvõime: 320 × 240
• Laadimise spetsifikatsioonid: USB-C ( 5 V / 1 A )
• Aku: 3000 mAh liitium-ioon
• Toetatud funktsioonid: Ostsilloskoop, signaaligeneraator, multimeeter (detailid funktsiooniparameetrites)
• Ooteaeg: 6 tundi (labori maksimaalne)
• Keel: Hiina ja inglise keel
• Mõõtmed: 167 × 89 × 35 mm
• Kaal: 300 g

Ostsilloskoobi parameetrid

• Kanalid: Kahekanaliline
• Valim: 250 MSa/s
• Analoogribalaius: 50 MHz (iga kanal 50 MHz )
• Mälusügavus: 1 kpoint
• Näivtakistus: 1 MΩ
• Ajavahemik: 10 ns – 20 s
• Vertikaalne tundlikkus: 10 mV/divisjon – 10 V /divisjon (× 1)
• Maksimaalne mõõtepinge: ±400 V
• Trigger-režiim: AUTO /Normaalne/vallaline
• Kuvamisrežiim: Y-T/Rolling/X-Y
• Sidumine: AC/DC
• Jälje püsivus: OFF, 500 ms, 1 s, ∞
• Matemaatilised funktsioonid: 8 põhitoimingud + FFT
• Lainekuju jäädvustus: Jah
• Lainekuju eksport: Jah
• Kursori mõõtmine: Jah

Signaaligeneraatori parameetrid

• Kanal: Ühekanaliline
• Sagedus: 1 Hz – 50 kHz
• Amplituud: 0.1 – 3.0 V

Multimeetri parameetrid

• DC pinge: 1.9999 V / 19.999 V / 199.99 V / 1000 V ±( 0.5% +3 )
• AC pinge: 1.9999 V / 19.999 V / 199.99 V / 750.0 V ±( 1% +3 )
• DC praegune: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A ±( 1.2% +3 )
• AC praegune: 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A ±( 1.5% +3 )
• Vastupanu
• 9.999 MΩ / 1.9999 MΩ / 199.99 kΩ / 19.999 kΩ ±( 0.5% +3); 1.9999 kΩ / 199.99 Ω ±( 2.0% +3 )
• Mahtuvus: 9.999 mF / 99.99 mR ±( 5.0% +20 )
• Temperatuur: – 55 °C – 1300 °C (– 67 °F – 2372 °F ) ±( 2.5% +5 )
• Dioodi mõõtmine: Jah
• Järjepidevuse test: Jah
