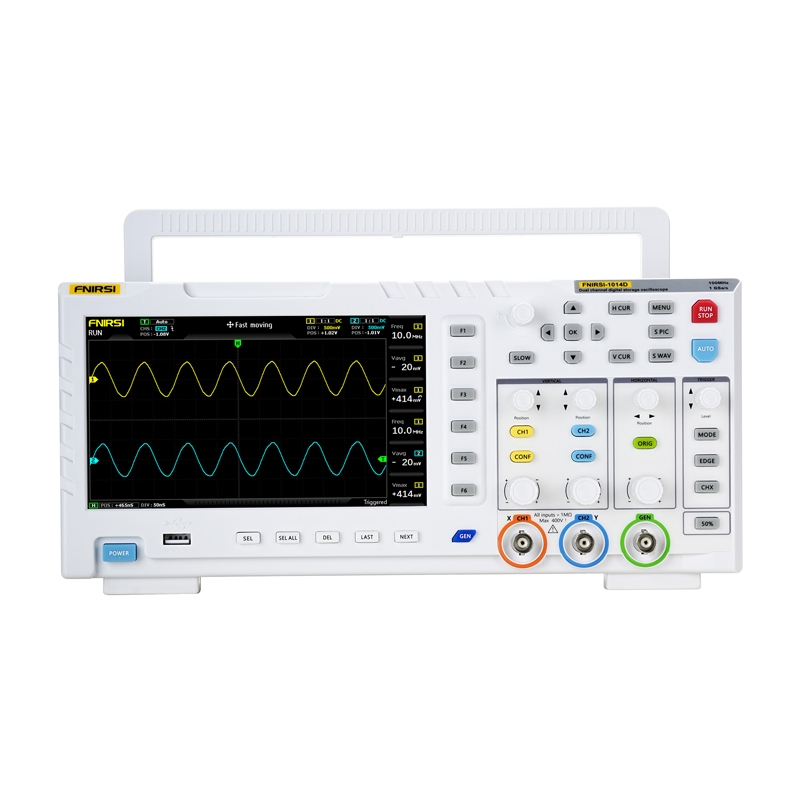

Name: FNIRSI 1014D 2-in-1 ostsilloskoop signaaligeneraator
Brand: FNIRSI
SKU: 6968170
Price: 148.99 EUR
Availability: InStock

FNIRSI 1014D on kompaktne digitaalne ostsilloskoop, mis on mõeldud elektroonilise teenuse, teadus- ja arendusosakondade, tehnilise hariduse ja harrastajate jaoks. See võimaldab samaaegset analüüsi ja signaalide genereerimist, mis oluliselt suurendab rakenduste valikut skeemide diagnoosimisel, prototüüpide testimisel või lainekujudega töötamise õppimisel. Seadmel on kaks sisendkanalit 1 MΩ takistusega ning see toetab 100 MHz ribalaiust 1GSa /s proovivõtu juures. 7-inch LCD ekraan resolutsiooniga 800×480 px hõlbustab tööd. Automaatanalüüs, FFT, X-Y režiim ja kursori salvestamine on võimalikud. Lisaks on olemas 1GB sisemälu, mis võimaldab salvestada kuni 1,000 lainekuju ja 1,000 ekraanipilte ning andmeid saab hõlpsasti arvutisse eksportida USB kaudu.

Kiire signaalianalüüs

Kõrge proovivõtusagedus 1GSa /s ja ribalaius 100 MHz võimaldavad analoog- ja digitaalsignaalide detailset analüüsi. See võimaldab seadmel tabada isegi lühiajalisi anomaaliaid lainekujus. Käivitusrežiimideks on Auto, Single ja Normal, mis võimaldavad seadmel püüda nii häireimpulsse kui ka tavalisi analoogsignaale, näiteks siinuseid.

Sisseehitatud DDS generaator

Integreeritud DDS signaaligeneraator toetab 14 standardseid lainekujusid (sh siinus, ristkülik, saehammas, kolmnurk), täpse sageduse reguleerimisega 1 Hz sammudega. Kasutatav lahendus võimaldab genereerida signaale täpsete parameetritega testimiseks ja simuleerimiseks. Väljundsagedusvahemik ulatub kuni 10 MHz-ni (siinuslaine puhul), mis võimaldab testida laia valikut elektroonika- ja signaaliskeeme.

Lainekuju püüdmise funktsioon

"Väljundi püüdmise" funktsioon võimaldab salvestada osa või kogu tegelikku lainekuju ostsilloskoobist generaatori väljundsignaalina. Võime salvestada kuni 1,000 kohandatud signaali suurendab paindlikkust testimisel ja analüüsil. See lahendus eristab FNIRSI 1014D klassikalistest suvalistest generaatoritest, mis tuginevad ainult käsitsi signaali reguleerimisele.

Ülepinge kaitse

Integreeritud kõrgepinge kaitsemoodul võimaldab seadmel ohutult mõõta signaale kuni 400V (x10 sondiga), vähendades seadme kahjustuste riski mõõtmiste ajal võrgutoitega süsteemides. Kaitsefunktsioon töötab automaatselt, nii et proovi juhuslik kasutamine ilma x10 üle minemata ei ohusta seadmete kahjustamist.

Kõrge loetavusega ekraan

7" TFT värviline ekraan 800x480 piksliresolutsiooniga annab selge lainekujude kujutise. Automaatrežiim ja intuitiivne liides võimaldavad signaali kiiresti pildistada ilma käsitsi reguleerimata. Tänu intelligentsele tuvastusalgoritmile reguleerib seade automaatselt päästikutaset isegi mitme kaldega lainekujude või nn surnud tsooni puhul. Selline lahendus säästab aega ja väldib tõlgendamisvigu. Ostsilloskoop suudab salvestada kuni 1,000 ekraanipilti ja 1,000 lainekuju oma 1GB sisemällu. Andmeid saab vaadata pisipiltidena, mis võimaldab kiiret vaatamist ja valikut. Liides võimaldab kasutajatel kirjeid sisse suumida, kustutada ja eksportida ilma ülevaatusrežiimist väljumata.

Signaalianalüüsi funktsioonid

Sisseehitatud FFT funktsioon ja X-Y lainekuju kuvamisrežiim võimaldavad analüüsida harmoonikaid ning võrrelda kahe signaali amplituude ja faasinihet. Need on kasulikud tööriistad elektroonikaskeemide diagnoosimisel. Lisaks võimaldab käsitsi kursori mõõtmise režiim lugeda tippväärtust ja sagedust ilma skaala ümberarvutamiseta, mis suurendab analüüsi täpsust isegi moonutatud lainekujudes. Seade kasutab spetsiaalset algoritmi sihversignaali dekodeerimiseks, kõrvaldades vigaste näitumiste probleemi, mis on põhjustatud mehhanismi oksüdeerumisest või kulumisest. Isegi kui kodeerija on kahjustatud, töötab ostsilloskoop korrektselt.

Komplektis:
