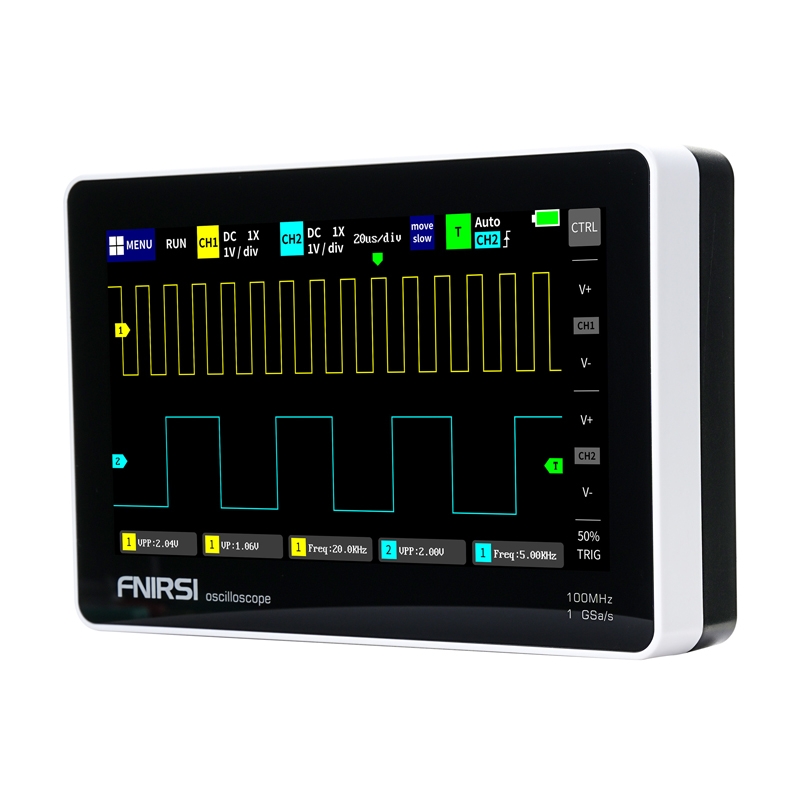

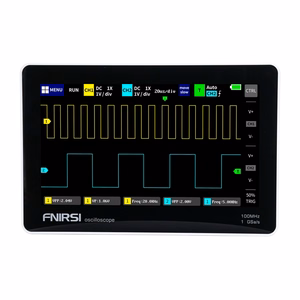

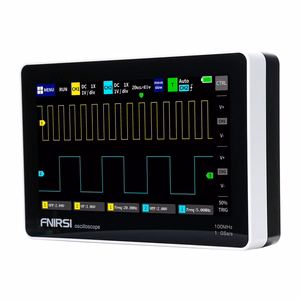

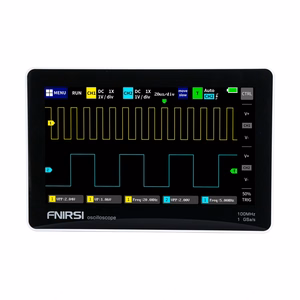

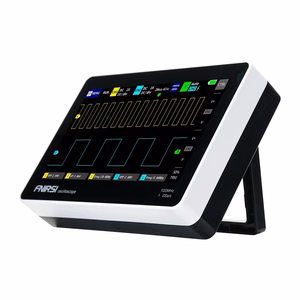

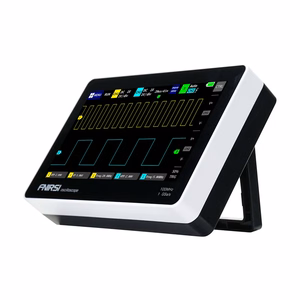

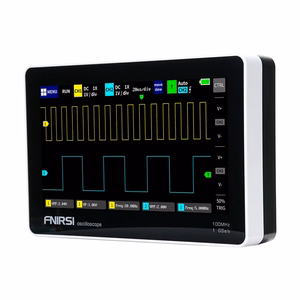

FNIRSI 1013D 7" kaasaskantav tahvel-ostsilloskoop

FNIRSI 1013D kaasaskantav ostsilloskoop, millel on 7" puuteekraan, 2 mõõtekanalid, 100 MHz ribalaius ja 1 GSa/s proovivõtusagedus, võimaldab täpset signaalianalüüsi teeninduses, töökojas ja elektroonikaseadmete disainis. Seade on varustatud lihtsasti loetava 800x480 TFT ekraani, automaatse ühe nupu signaali reguleerimise ja lainekuju salvestamise funktsiooniga, mis võimaldab mugavaid ja kiireid mõõtmisi kõikjal. Analoog- ja digitaalsignaalide analüüsi tugi teeb selle sobivaks seadmete hoolduseks ja DIY rakendusteks. Sisseehitatud 6,000 mAh liitiumaku võimaldab seadmel töötada umbes 4 tundi.

Selge puutetundlik ekraan

FNIRSI 1013D-l on 7-inch TFT LCD ekraan 800x480 resolutsiooniga, mis tagab kõrge heleduse, kontrastsuse ja täpse lainekuju taasesituse. Ekraani puutetundlik kasutamine võimaldab kiiret suumimist, panoraamimist ja mõõtmisparameetrite muutmist, kiirendades tööd ilma füüsiliste nuppudeta. Ekraan on valmistatud mahtuvustehnoloogiaga, mis on tuntud tänapäevastest nutitelefonidest, mis tagab sujuva töö ja viivituste puudumise seadete vahetamisel. Kursori mõõtmisfunktsioon võimaldab täpset signaali amplituudi, perioodi ja sageduse lugemist ilma ekraani ruudustikust üksuste teisendamiseta, mis on eriti kasulik moonutatud signaalide või ristkülikukujuliste lainekujude puhul, kus on müra.

Kaks mõõtekanalit

Seade on varustatud kahe mõõtekanaliga sisendtakistusega 1 MΩ, mis võimaldavad analüüsida kahte signaali samaaegselt, muutes lihtsamaks võimendi ahelate, muundurite või PWM signaalianalüüsi sisendi ja väljundi võrdlemise. See muudab rakenduste valiku palju laiemaks kui ühekanaliliste mudelite puhul. Samuti saab teha Lissajous'i mustrianalüüsi XY režiimis, mis võimaldab määrata sageduse, amplituudi ja faasinihe kahe signaaligrupi vahel.

Automaatne signaali reguleerimine

Ühe nupu automaatne reguleerimisfunktsioon võimaldab signaali mõõtmise parameetreid koheselt reguleerida ilma käsitsi kalibreerimiseta. Selle tulemusena saab FNIRSI 1013D 1 Vpp signaali seadeid 1 sekundiga reguleerida, säästes aega ja suurendades töö efektiivsust. Sisseehitatud hägune loogikaalgoritm tagab kõrge täpsuse ja asetab signaali automaatselt ekraani keskele, muutes analüüsi palju lihtsamaks.

Kaitse kahjustuste eest

Ostsilloskoop kasutab sisseehitatud kuni 400 V pingekaitsemooduleid, et vältida seadme juhuslikku kahjustamist kõrgepinge signaalide mõõtmisel, isegi kui sond ei ole seatud 10X režiimile. See võimaldab ohutult testida toite- ja kõrgepingeahelaid.

Andmete salvestamine ja eksport

FNIRSI 1013D pakub sisemälu 1 GB, mis võimaldab salvestada kuni 1,000 pilti ja 1,000 lainekuju komplekti. See võimaldab sul kiiresti salvestada ühe puudutusega mõõtmistulemusi ja eksportida need USB kaudu arvutisse edasiseks analüüsiks. Lainekuju halduri funktsioon võimaldab vaadata salvestatud lainekujude pisipilte, suumida, kustutada ja analüüsida neid kursori abil otse seadmes – sarnaselt nutitelefoni galeriile, mis lisab andmehalduse mugavuse.

Täiustatud käivitusfunktsioonid

Ostsilloskoop pakub täielikku komplekti päästikurežiime – automaatne, üksik ja normaalne. See lahendus võimaldab testida äkilisi impulss-süttimissignaale, IR kaugjuhtimise signaale või siinuslaine signaale sõltuvalt valitud režiimist, muutes seadme mitmekülgseks diagnostikavahendiks. Samuti saad määrata päästiku serva (tõusev/langev) ja päästikukanali, mis võimaldab täpselt jäädvustada huvipakkuvaid signaalifragmente.

Komplektis:

• FNIRSI 1013D kaasaskantav puutetundliku ekraaniga ostsilloskoop
• Sond (100 MHz) x2
• USB laadija
• Kasutusjuhend

• Tootja: FNIRSI
• Mudel: 1013D
• Kanalite arv: 2
• LCD ekraani suurus: 7 tolli
• LCD resolutsioon: 800 x 480
• Ekraanitehnoloogia: TFT
• Ribalaius: 100 MHz
• Proovivõtusagedus: 1 GSa/s
• Kõrgeim testpinge: 1X: 40V 10X: 400V
• Kursor: XY asend Trigger Y
• Rullimisrežiim: Toetatud
• Automaatne ühe nupu seadistus: Toetatud
• Lainekujude salvestamine: 1000 pildid + 1000 lainekujud
• Lainekuju haldur: Toetatud
• Pinge täpsus: ± 2%
• Tõusuaeg: < 3 ns
• Mälusügavus: 240 Kbit
• Sisendtakistus: 1 MΩ
• Tundlikkus: 50 mV ~ 500 V
• Ajabaas: 50 s ~ 10 ns
• Trigger-režiim: Üksik / Tavaline / Auto
• Päästiku serv: Tõusev / Langev
• Sidumine: AC / DC
• Sageduse täpsus: ±0,01%
• Parameetrid: 12 tüübid kokku
• Aku: Liitium, mille mahutavus on 6000 mAh
• Tööaeg: 4 tundi
• Laiendus: USB eksport
• Laadimine: USB-C 5V 2A/3A/4A
• Mõõtmed: 184 x 124 x 50 mm
