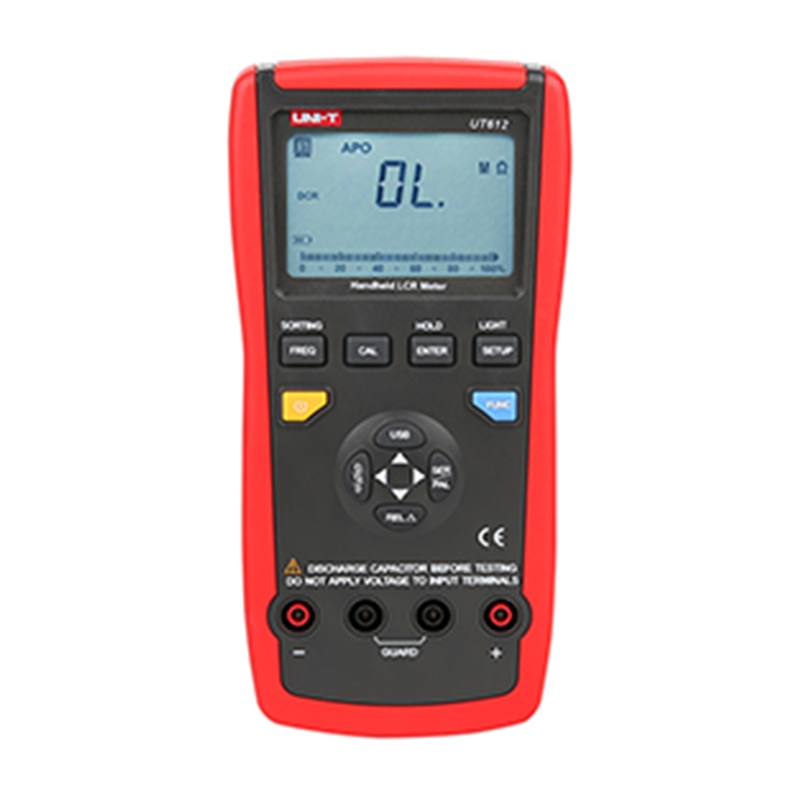

Uni-T LCR mõõtur UT612

Uni-T UT612 LCR mõõtur on arenenud mõõtevahend, mis on loodud induktiivsuse, mahtuvuse ja takistuse täpseks testimiseks laias vahemikus – 20 μH-st kuni 2000 H-ni, 200 pF-st kuni 20 mF-ni ning 20 Ω kuni 200 MΩ-ni. Seade töötab viiel testisagedusel (100 Hz, 120 Hz, 1 kHz, 10 kHz ja 100 kHz), pakkudes järjestikku ja paralleelseid mõõtmisrežiime ning toetab parameetreid nagu L, C, R, DCR, Q, D, θ ja ESR. Tänu oma kõrgele täpsusele, automaatsele LCR komponentide äratundmisele ja USB liidesele, mis suudab salvestada kuni 60,000 tulemusi, on UT612 ideaalne kasutamiseks tootmisliinidel, komponentide kontrolliks ja elektroonika remondiks.

Ulatuslikud mõõtmisfunktsioonid

Mõõtja pakub mitte ainult põhilisi LCR mõõtmisi, vaid ka keerukamaid võimalusi, näiteks kvaliteedifaktori, kaotuse või faasinurga mõõtmist. Võrdlusfunktsioon ja kõrvalekalde mõõtmine aitavad kiiresti hinnata, kas konkreetne komponent jääb määratud tolerantside hulka, mis kiirendab kvaliteedikontrolli ja diagnostikat. Tänu USB liidesele saab mõõtja ühendada arvutiga ja salvestada kuni 60,000 mõõtmise tulemusi. See lahendus on eriti kasulik olukordades, kus pikaajaline andmete dokumenteerimine ja analüüs on olulised. Automaatne väljalülitusfunktsioon aitab aku kestvust säästa ning madala aku indikaator (≤6.8 V) takistab ootamatuid katkestusi. Seadet saab toita kas 9V aku või USB kaudu, mis pakub suuremat paindlikkust. Komplekt sisaldab muu hulgas SMD sondi, USB kaablit ja tarkvara, nii et arvesti on kohe karbist võttes kasutusvalmis.

Komplektis

• Patarei
• SMD sond
• USB kaabel
• Multifunktsionaalne pesa
• Kasutusjuhend

• Tootja: Uni-T
• Mudel: UT612
• Induktiivsus: 20 μH ~ 2000 H ( ±0.5% + 5 )
• Mahtuvus: 200 pF ~ 20 mF ( ±0.5% + 5 )
• Vastupanu: 20 Ω ~ 200 MΩ ( ±0.3% + 5 )
• Toetatud parameetrid: L, C, R, DCR, Q, D, θ, ESR
• Testimissagedused: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Testpinge: 0.6 Vrms
• Ekraan: LCD ( 40 × 63 mm )
• Loendused: 20,000
• D/Q loendused: 2,000
• D/Q resolutsioon: 0.001
• Toide: 9V aku (6F22) või USB toide
• Mõõtmed: 96 × 193 × 47 mm
• Kaal: 374 g
