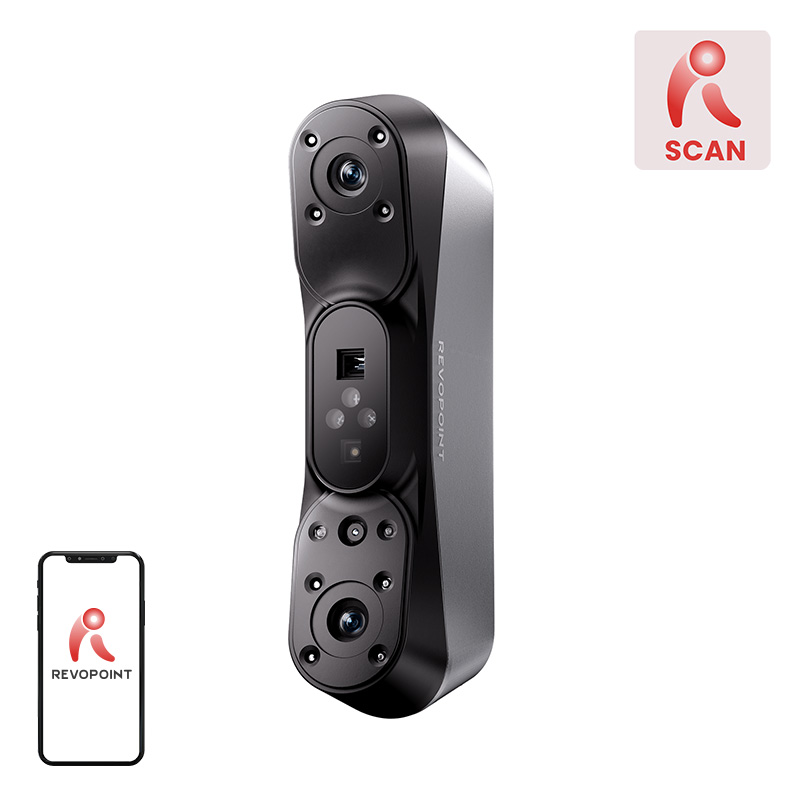

Revopoint POP 4 3D-skanner

Revopoint POP 4 on täiustatud 3D-skanner nii käeshoitavaks kui ka lauapealseks kasutuseks. See kasutab kolme andmekogumistehnoloogiat: sinist mitmejoonelist laserit, täisvälja infrapuna-struktuurvalgust ja VCSEL-projektsiooni. Laserrežiimis pakub seade kuni 0,03 mm täpsust, RGB-värviskaneerimist, reaalajas tehisintellektil põhinevat segmenteerimist ning Gaussian Splattingu mudelite tuge. POP 4 skaneerib objekte suurusega 10 × 10 × 10 mm kuni 2 × 2 × 2 m, toetab Wi‑Fi 6 ja USB‑C ühendust ning ühildub Windowsi, macOS-i, Androidi ja iOS-iga. See sobib hästi tootedisainiks, pöördprojekteerimiseks, kvaliteedikontrolliks, objektide digiteerimiseks ja mudelite ettevalmistamiseks 3D-printimiseks.

Kõrge täpsus nõudlikeks rakendusteks

POP 4 on mõeldud kasutajatele, kes vajavad kõrge täpsusega geomeetrilist kaardistamist. Mitmejoonelises laserrežiimis saavutab seade ühe mõõtmise täpsuse kuni 0.03 mm, võimaldades jäädvustada peeneid detaile mehaanilistes osades, tehnilistes mudelites või tööstuskomponentides. Punktipilve tihedus kuni 0.05 mm võimaldab luua detailseid mudeleid, mis on valmis edasiseks töötlemiseks CAD tarkvaras või 3D trükkimiseks. Ruumiline täpsus 0.03 mm + 0.05 mm × L(m) on saadaval ainult laserrežiimides töötades, mida tasub kaaluda rakendustes, mis nõuavad kõrgeimat mõõtmetäpsust.

Kolm skaneerimistehnoloogiat, mis on kohandatud erinevatele projektidele

Skanner kasutab kolme sõltumatut andmekogumistehnoloogiat, mis võimaldavad valida objekti tüübile sobiva režiimi. Mitmejooneline laserrežiim 30 ristkriga on loodud tehniliste komponentide ja pindade skaneerimiseks, mis nõuavad suurt täpsust. Full-Field HD, mis kasutab infrapuna struktureeritud valgust, võimaldab mugavalt skaneerida nägusid, kujundeid ja objekte ilma markerite vajaduseta. VCSEL režiim on optimeeritud suuremate objektide ja välitööde jaoks, võimaldades kiiret andmete kogumist kaugemalt.

Fotorealistlikud mudelid tänu Gaussi Splattingu tehnoloogiale

Üks olulisemaid POP 4 eristavamaid omadusi on selle toetus Gaussi splattingu tehnoloogiale. Erinevalt traditsioonilistest ainult võrkudel põhinevatest mudelitest võimaldab see lahendus luua fotorealistlikke 3D objekte väga kõrge visuaalse kvaliteediga. Tehnoloogia jäljendab täpsemalt, kuidas valgus suhtleb materjalipindadega, mis toob kaasa parema peegelduse, läbipaistvuse, juuste, kangaste ja keerukate tekstuuride kujutamise. Valmis mudeleid saab eksportida SPLAT formaadis ning neid kasutada VR, AR, animatsioonis, tootevisualiseerimises ja digimeedia projektides.

Real-Time AI Segmenteerimine

POP 4 on varustatud Real-Time AI segmentatsiooniga, mis analüüsib automaatselt skaneeritud stseeni töö käigus. AI algoritmid tunnevad objekti ära ja eemaldavad kohe tausta, tööpinna ja muud keskkonna tarbetud elemendid. Süsteem suudab tuvastada ka käsi, mis hoiavad skaneeritud objekti, ja eemaldada need mudelist ilma täiendava kasutaja sekkumiseta. See tähendab, et mudelid on juba skaneerimisfaasis märkimisväärselt puhtamad, vähendades järeltöötluse aega.

Kiire skaneerimine ja sujuv objektide jälgimine

Sõltuvalt valitud režiimist suudab POP 4 jäädvustada 15 kuni 105 kaadrit sekundis. Laserrežiim võimaldab püüda kuni 2 miljonit punkti sekundis, tagades kõrge täpsuse ja hoides sujuvat tööd. Full-Field režiimis suureneb vallutatud punktide arv kuni 5 miljoni punktini sekundis, kiirendades suuremate objektide digitaliseerimist. Need parameetrid võimaldavad nii väikeste detailide kui ka keerukamate struktuuride skaneerimist.

Tumedate ja läikivate pindade skaneerimine

Arenenud laserprojektsioonisüsteem püüab tõhusalt kinni paljusid pindu, mis traditsiooniliselt tekitavad 3D skaneerimise ajal väljakutseid. POP 4 käsitleb hästi tumedaid esemeid, mehaanilisi osi ja paljusid läikivaid materjale ilma mati pihustita. Läbipaistvate või väga peegeldavate pindade puhul soovitab tootja siiski parimate tulemuste saavutamiseks kasutada spetsiaalset skaneerivat spreid.

Sise- ja välikasutus

Skanner võimaldab kasutada välitingimustes valguse intensiivsustes kuni 100,000 lux. VCSEL režiim on loodud tõhusalt minimeerima ümbritseva valguse mõju skaneerimisprotsessile, võimaldades töötamist ka tugeva päikesevalguse tingimustes. Kuid palun pange tähele, et väljendatud takistus kehtib maksimaalselt 100,000 lux; seetõttu ei tohiks seda tõlgendada kui tööd absoluutselt kõigis valgustingimustes. Lisaks on valikulise Outdoor Blue Filteri kasutamisel võimalik teha detailseid laserskaneeringuid isegi väga heledates keskkondades.

Paindlik töövahemik

POP 4 võimaldab töödistantsi vastavalt ülesandele kohandada. Mitmejoonelises laserrežiimis on võimalik skaneerimine 200–400 mm kauguselt, mis hõlbustab peente detailide jäädvustamist. Full-Field HD ja hübriid-HD režiimid töötavad vahemikus 250–500 mm. Suurimat valikut pakub VCSEL tehnoloogia, mis võimaldab skaneerida 300–800 mm kauguselt, muutes suuremate objektide ja inimfiguuride digitaliseerimise lihtsamaks.

Trükkimiseks valmis mudelid 3D trükkimiseks, CAD ja tagurpidi inseneriks

Seadmega tuleb kaasa Revo Scan 6 tarkvara, mis võimaldab sul mudeleid salvestada, redigeerida ja eksportida populaarsetesse formaatidesse, mida kasutavad professionaalsed rakendused. Tugi STL, OBJ, PLY, FBX, GLTF, 3MF, ASC ja SPLAT võimaldab skaneeritud andmete lihtsat integreerimist CAD programmide, disainikeskkondade ja 3D printimise ettevalmistustööriistadega. Tänu oma kõrgele täpsusele ja mitmekülgsusele kasutatakse POP 4 pöördprojekteerimises, tootedisainis, kvaliteedikontrollis, animatsioonis, digitaalse sisu loomises ja ajalooliste monumentide dokumenteerimises.

Komplektis

• Revopoint POP 4 3D Skanner
• Statiiv
• 2 m USB Type-C Type-C kaablile
• Minipöördlaud
• Kalibreerimisplaat
• Peegeldavad markerid x 200

• Tootja: Revopoint
• Mudel: POP 4
• Skaneerimistehnoloogiad: Sinine mitmeliiniline laser, Full-Field struktureeritud valgus (infrapuna), VCSEL struktureeritud valgus
• Ühe lasermõõtmise täpsus: kuni 0.03 mm
• Ühe Full-Field mõõtmise täpsus: kuni 0.08 mm
• VCSEL ühe mõõtmise täpsus: kuni 0.10 mm ( 300–500 mm ), kuni 0.20 mm ( 500–800 mm )
• Mahuline täpsus: 0.03 mm + 0.05 mm × L(m)
• Laserrežiimi töökaugus: 200–400 mm
• Töökaugus Full-Field HD / hübriid HD jaoks: 250–500 mm
• Töökaugus VCSEL: 300–800 mm
• Skaneeritud objekti minimaalne suurus: 10 × 10 × 10 mm
• Skaneeritud objekti maksimaalne suurus: 2 × 2 × 2 m
• Laserskaneerimise kiirus: kuni 105 fps
• Full-Field skaneerimiskiirus: 15–20 fps
• VCSEL skaneerimiskiirus: 20–30 fps
• Maksimaalne laserpunktide arv: kuni 2 000 000 punkti/s
• Maksimaalne Full-Field punktide arv: kuni 5 000 000 punkti/s
• RGB kaamera: 1.3 MP
• Värviskaneerimine: Jah
• Välitingimustes töötav valgustus – VCSEL: kuni 100,000 lux
• Välivalgus – laser: kuni 50,000 lux (kuni 100,000 lux välissinise filtriga)
• Ühenduvus: Wi-Fi 6, Bluetooth 4.1, USB-C 3.0
• Toetatud süsteemid: Windows 10/11, macOS 11 või uuem, Android 9.0 või uuem, iOS 14 või uuem
• Ekspordivormingud: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX, SPLAT
• Kaal: 286 g
• Mõõtmed: 160 × 30 × 72 mm
• Toide: DC 5 V / 2 A
