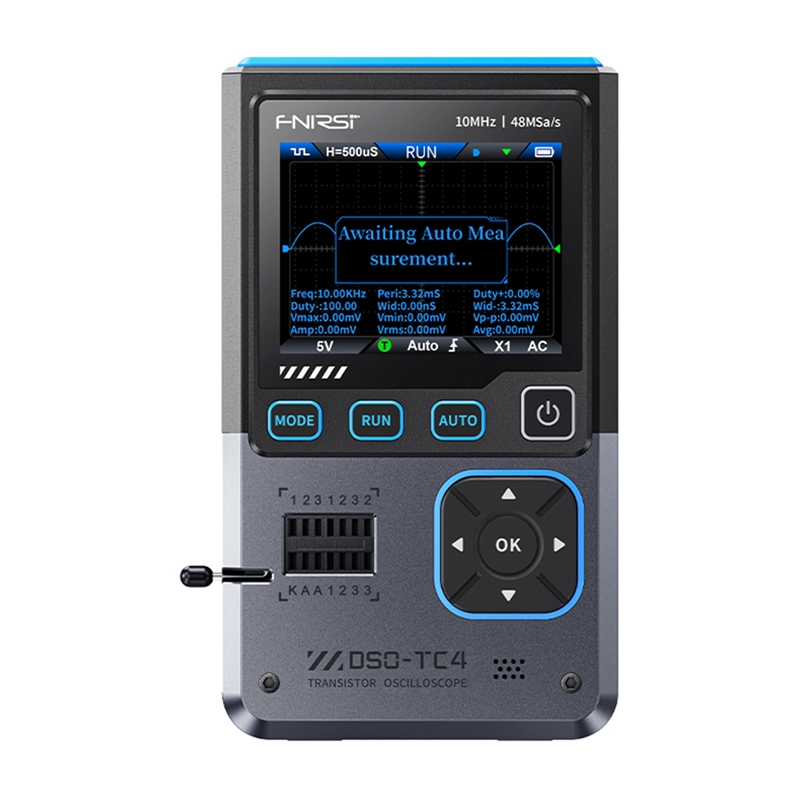

Kaasaskantav 3-in-1 mini ostsilloskoop FNIRSI DSO-TC4

FNIRSI DSO-TC4 on seade, mis ühendab kolm funktsiooni: digitaalne ostsilloskoop, elektrooniline komponentide tester ja signaaligeneraator. Lainekuju analüüsi kombineerimine komponentide tuvastuse ja signaalitesti funktsioonidega osutub kasulikuks teenuserakendustes. Lisaks kaitseb intelligentne Anti-Burn funktsioon sisendahelat kahjustuste eest, kui mõõteproovid on valesti ühendatud. See muudab seadme kasutamise ohutuks ka vähem arenenud kasutajatele.

Mõõtefunktsioonid ja signaalianalüüs

Seade pakub mõõtevõimet kuni 10 MHz ja proovivõtusagedust 48 MSa/s. See suudab kuvada lainekujusid väga detailselt ja täpselt, võimaldades pingesignaalide reaalajas analüüsi. 13 eelnevalt määratletud lainekujude ja sageduste vahemikus 0-50 kHz (amplituud 0.1-3.0V) võimaldab signaaligeneraator erinevate skeemide töötingimuste simuleerimist.

Ulatuslikud komponentide testimise võimalused

Integreeritud komponenditester tuvastab automaatselt dioode, transistoreid (sh MOSFET-e), takisteid, kondensatoreid ja teisi passiivseid ning aktiivseid komponente. Testpistikute ja intelligentse komponentide tuvastamisega on võimalik kiire diagnostika ja parameetrite tuvastamine.

Mugav töökorraldus

2.8-inch TFT värviline ekraan pakub lihtsasti loetavaid andmeid ja graafikuid. Kasutajaliides toetab kaheksat keelt, mis teeb seadme seadistamise lihtsaks. Juhtpaneel on loodud kiireks juurdepääsuks klahvifunktsioonidele, nagu automaatrežiim, paus ja režiimi vahetus.

Ühenduvus ja toiteallikas

Ostsilloskoobil on USB-C port laadimiseks ja andmeedastuseks. Võime eksportida lainekujusid arvutisse võimaldab tulemuste edasist analüüsi ja arhiveerimist. Sisseehitatud 1,500 mAh liitium-ioonaku tagab seadme pikaajalise töö ning automaatne unerežiim pikendab laadimiste vahelist tööaega.

Komplektis

• ostsilloskoop
• P1600 sond
• Krokodilliklamber
• 3x testkonksud
• Kasutusjuhend
• USB-C laadimiskaabel
• adapter

Ostsilloskoop

• Tootja: Fnirsi
• Mudel: DSO-TC4
• Ekraan: TFT värviline ekraan 2.8 tolli
• Taustvalgustus: Reguleeritav heledus
• Toide: USB Type-C ( 5V/1A )
• Aku: Liitium-ioon 3.7V, 1500mAh
• Keeled: 8 keeled (sh hiina, inglise, saksa, portugali, jaapani, hispaania, korea, vene)
• Mõõtmed: umbes. 90×142×27.5mm
• Kaal: 186 g
• Reaalajas proovivõtusagedus: 48MSa /s
• Analoogribalaius: 10 MHz
• Sisendtakistus: 1MΩ
• Sidumisrežiim: AC/DC
• Testi pingevahemik: Sond 1: 1 - 80Vpp ( ±40V ); Sond 10: 1 - 800Vpp ( ±400V )
• Vertikaalne tundlikkus: 10mV / div-10V /div (X1 vahemik)
• Vertikaalne nihe: Reguleeritav näidikuga
• Ajavahemik: 50ns-20s
• Päästiku režiimid: Auto / Normal / Üksik
• Päästiku tüüp: Tõusev serv, langev serv
• Päästiku tase: Reguleeritav näidikuga
• Külmutuslainekuju: Jah (HOLD funktsioon)
• Automaatne mõõtmine: Max, Min, keskmine, RMS, Vpp, sagedus, periood, täitefaktor (töötsükkel) väärtused

Transistorid

• Diood: Vahemik: Pingelangus <5V
• Zeneri diood: Leviala: 0.01-32V; pöördpinge (K-A-A testala).
• Väljaefekti transistorid (FET-id): JFET - värava mahtuvuse (Cg), Id voolu Vgs juures ja pingelanguse mõõtmine üle kaitsedioodi (Uf); IGBT - äravooluvoolu mõõtmine Vgs-is, pingelangus üle kaitsedioodi (Uf); MOSFET - lävipinge (Vt), värava mahtuvus (Cg), äravooluallika takistus (Rds), pingelangus üle kaitsedioodi (Uf).
• Türistorid (SCR): Ühesuunaline - päästikpinge <5V, värava tase; Kahepoolne - päästikvool <6mA
• Kondensaatorid: Vahemik: 25pF-100mF, mahtuvuse ja kaotuse teguri (Vloss) mõõtmine
• Takistid: Ulatus: 0.01Ω -50MΩ
• Induktor: Ulatus: 10μH-1000μH

Signaaligeneraator

• Väljundlainekuju: Toetab 13 lainekujude tüüpe
• Lainekuju sagedus: 0-50 kHz
• Lainekuju täitefaktor: 0-100%
• Lainekuju amplituud: 0.1-3.0V
